Modele teoretice pentru mobilitate in retele ad-hoc
- miscari independente ale nodurilor
-
- Random Walk Mobility Model (miscarea browniana)
-
un nod aflat intr-o locatie se va deplasa catre urmatoarea locatie cu o viteza aleasa aleator in intervalul [vmin , vmax] cu sensul ales aleator in intervalul [0 , 2 π]. Fiecare miscare are loc fie intr-un timp constant t fie se parcurge un spatiu d. La atingerea limitelor domeniului spatial are loc o reflexie.
intr-un spatiu bidimensional reintoarcerea la locatia initiala are intotdeauna loc
are dezavantajul ca pot aparea miscari ipotetice cum ar fi opriri bruste sau intoarceri scurte
- Random Waypoint Mobility Model
-
se alege aleator un punct in spatiul de simulare, noua destinatie, iar viteza este uniform distribuita pe [vmin , vmax], dupa sosirea la destinatie se face o pauza dupa care se reia miscarea cu alt punct destinatie si alta viteza
prezinta o problema: la initializare numarul de noduri vecine unui nod ales este mult diferita fata de media obtinuta pe durata simularii. Nodurile vecine sunt acele noduri care se afla in aria de acoperire a nodului selectat
- Random Direction Mobility Model
-
se alege aleator un sens de miscare si o viteza, ca la Random Walk Mobility Model, si se continua miscarea pana la sosirea pe frontiera spatiului de simulare, moment in care nodul se operste pentru un timp si apoi se reia miscarea cu alt sens si alta viteza
- Boundless Simulation Area Mobility Model
-
se realizeaza o discretizare cu pasul Δt astfel ca:
viteza la momentul t+Δt
- v( t + Δt) = min ( max( v(t) + Δv , 0 ) , vmax )
- θ( t + Δt ) = θ(t) + Δθ
pozitia la momentul t+Δt
- x( t + Δt) = x(t) + v(t) * cos θ(t)
- y( t + Δt) = y(t) + v(t) * cos θ(t)
unde
- vmax este o constanta fixata, viteaza maxima
- a este o constanta fixata, acceleratia
- α este o constanta fixata, modificarea maxima de directie
- Δv uniform distribuita pe [ - a * Δt , a * Δt }
- Δθ uniform distribuita pe [ - α * Δt , α * Δt }
La sosirea pe frontiera, nodul nu este nici reflectat si nici nu se opreste, nodul isi continua miscarea reintrand in spatiul de simulare intr-un alt punct al frontierei, simetricul fata de centrul spatiului de simulare
- Gauss-Markov Mobility Model
- A Probabilistic Version of the Random Walk Mobility Model
- City Section Mobility Model
- miscari corelate ale nodurilor
-
- Exponential Correlated Random Mobility Model
- Reference Point Group Mobility Model
-
se compune o miscare, aleatoare sau dupa o lege, a centrului grupului cu miscarile relative ale nodurilor fata de acesta
miscarea relativa a nodurilor se defineste astfel incat nodurile sunt uniform distribuite intr-o vecinatate a centrului
- In-place mobility model: fiecare grup se misca intr-un singur subspatiu al spatiului de simulare
- Overlap mobility model: grupurile se misca in intreg spaitul de simulare dar miscarile centrelor sunt diferite
- Convention mobility model: grupurile au miscarile cenrelor similare dar se misca in subspatii diferite
cazuri particulare RPGM
- Column Mobility Model
-
fiecare nod are propriul punct de referinta
punctele de referinta ale nodurilor se afla pe o dreapta
punctele de referinta nu au miscare relativa fata de punctul de referinta al grupului
miscarea relativa, fata de propriul punct de referinta, a unui nod se realizeaza conform unui model de mobilitate independenta
- Nomadic Community Mobility Model
-
miscarile relative, fata de centrul de referinta al nodului, ale nodurilor au loc dupa un model de mobilitate independenta
- Pursue Mobility Model
A Survey of Mobility Models for Ad Hoc Network Research
Intro. agenti
- agent
-
Definitia lui Ferber
o entitate fizica sau virtuala caracterizata astfel:
- are capacitatea sa actioneze intr-un ambient
- poate comunica cu alti agenti
- este guvernat conform unor scopuri, obiective individuale sau unei functii de existenta/satisfactie pe care incearca sa o optimizeze
- poseda propriile resurse
- este capabil sa perceapa ambientul cu anumite limitari
- are o reprezentare partiala a propriului ambient
- are anumite caracteristici si poate oferi servicii
- este capabil de autoreproducere
- are un comportament orientat catre satisfacerea obiectivelor proprii si tine cont de resursele disponibile, de capacitatile sale, de perceptia si comunicarile pe care le realizeaza
- sisteme multi-agent, SMA
-
un sistem caracterizat prin:
- un ambient S, un spatiu care are volum
- o multime de obiecte, O, pozitionate in spatiul S
- un grup de agenti, A, si care reprezinta entitatile active in sistem care sunt asociati multimii O,
- o multime, R, de relatii intre elementele lui A
- o multime de operatii, Op, pe care agentii, elementele lui A, le pot realiza asupra obiectelor, elementele lui O
- o multime de operatori, legile universului, care reprezinta aplicarea operatiilor, Op, si reactiunea universului la acestea
- agent de comunicare
-
o entitate de calcul cu proprietatile:
- este un sistem deschis
- poate comunica cu alti agenti
- este guvernat de obiective proprii
- poseda resurse proprii
- are o reprezentare partiala a celorlati agenti
- are niste capacitati, servicii, pe care le poate oferi altor agenti
- are un comportament orientat catre indeplinirea obiectivelor proprii in baza resurselor si capacitatilor proprii si in baza reprezentarilor si a comunicarilor pe care le face
- Lange si Oshima
-
o entitate software care
- se gaseste intr-un mediu de executie
- are, in mod obligatoriu, urmatoarele proprietati
- reactioneaza la modificarile mediului
- are autocontrol asupra propriilor actiuni
- are initiativa in indeplinirea obiectivelor
- ruleaza in mod continuu intr-un continuu temporal
- are, in mod facultativ, urmatoarele proprietati
- este capabil de comunicare cu alti agenti (comunicare)
- este mobil, putand calatori de la un host la altul (mobilitate)
- se adapteaza in baza experientei (invatare)
- are convingeri, propria reprezentare a mediului
- Lange si Oshima, Motive agenti mobili
-
- reduc incarcarea retelei; aplicatiile de retea conentionale necesita comunicatia intre host-uri; un agent mobil se executa local, pe sistemul vizitat
- influenta scazuta la latenta retelei: influenta intarzierii asociata transmisiei este deasemena minimizata
- incapsuleaza protocoale; intr-o aplicatie conventionala, corespondentii cad de acord a priori asupra protocolului utilizat; un agent mobil poate fi configurat sa interactioneze cu sistemul vizitat
- ruleaza asincron si autonom
- se adapteaza dinamic la mediul de executie
- sunt potential independenti de platforma
- sunt robusti si toleranti la defectele de sistem/retea, fiind capabili sa reactioneze la modificarile de ambient
- Modele agenti
-

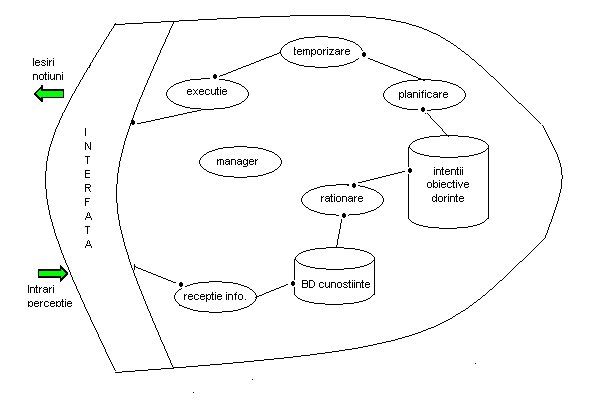

modelul Convingere-Dorinta-Intentie
agentul are propria reprezentare, convingere, interna a mediului. Eforturile pe care le face un agent, pentru a-si atinge obiectivele, rezulta din dorintele pe care le are. Dorintele sunt generate ca raspunsuri la modificarile mediului sau din interactiunea cu alti agenti. Dintre dorinte se selecteaza acelea care vor deveni obiective, intentiile
- criterii analiza SAM-uri
-
- modelul comportamental
-
descrie comportamentele posibile ale unui agent care actioneaza pentru realizarea unei intentii
acest model poate influenta modelele de mobilitate si de coordonare
- modelul de mobilitate
-
descrie strategiile de relocare ale agentilor; un anumit tip de comportament al agentului necesita o schema de relocare specifica; relocare se realizeaza intre locatii statice, aflate sub controlul SAM-ului; in general SAM-ul de pe un host poate reprezenta, in logica aplicatiei, mai multe locatii; daca relocarea are loc in ambientul SAm-ului dintr-un host, mobilitatea este locala, altfel este o mobilitate fizica;
clasificare dupa initiatorul migratiei
- activ: agentul insusi initiaza migratia
- pasiv: SAM-ul decide migrarea
clasificare dupa starea de executie agentului in urma relocarii
- slaba: starea codului si datelor se pastreaza la migratie dar pentru reluarea rularii agentului, SAM-ul invoca o metoda a agentului
- puternica: dupa migratie agentul se gaseste in aceeasi stare de executie
clasificare dupa distanta de relocare
- monosalt: SAM-urile sunt direct conectate
- multisalt: SAM-urile utilizeaza tabele de rutare
- modelul de coordonare
-
descrie modurile posbile prin care agentii pot colabora
o clasificare a modelelor de coordonare pentru sisteme de agenti mobili
- coordonare directa
agentii partajeaza un spatiu de nume si sunt sincronizati; in general utilizeaza un model de comunicare client-server cum ar fi Java RMI sau CORBA;
- coordonare prin intalnire
nu mai exista spatiul de nume, existand doar restricitia de cunoastere a punctului de intalnire,agentii aflati in acelasi nod comunicand in punctele de intalnire; sincronizarea se realizeaza prin intalnire
- coordonarea prin spatiu de mesaje
exista spatiul de nume dar nu exista nici o restrictie asupra sincronizarii; mesajele sunt lasate in spatiul de mesaje si nu conteaza cand si daca vor fi preluate de catre destinatari
- coordonare tip Linda
nu exista spatiul de nume si nci restrictia de sincronizare; exista un spatiu de date partajat, spatiul tuplelor, in care agentii stocheaza sau din care culeg informatia prin mecanisme asociative, ale caror primitve sunt predefinite. Informatia este reprezentata prin structuri de date, tuple, adaptate pentru algoritmi de regasire.
FIPA, sumar specificatii
- aplicatii
-
descrieri ontologii si servicii pentru domenii specifice
- FIPA Nomadic Application Support Specification - standard
-
specificarea urmatoarelor functionalitati agent:
- MA, Monitor Agent
- CA, Control Agent
ambientul aplicatiilor nomade este diferit de cel al sistemelor distribuite traditionale in ceea ce priveste
- latimea de banda
- latenta
- intarzierea
- rata de eroare
- posibilitatile grafice
- alti parametri non-functionali
rolul acestui standard fiind acela de a specifica o infrastructura care se refera la informatia asupra performantei, monitorizarea agentului, a controlului operatiilor si a modului de adaptare, mai precis:
sarcini ale agentului pentru adaptarea aplicatiei:
- selectarea MTP, Message Transport Protocol, si a MTC, Message Transport Connection utilizate pentru comunicatiile agentului
- selectarea ACL, Agent Communication Language, si a reprezentarii limbajului de continut
- rezervari pentru asigurarea adaptarilor la cerintele de date ale aplicatiei
- comunicatii intre agenti pe timpul realizarii adaptarii
- FIPA Agent Software Integration Specification
-
integrarea serviciilor asigurate de software-ul non-agent intr-o comunitate multi-agent, definind relatiile intre aceste sisteme la nivelul comunicatiei agent ceea ce implica realizare de :
- containere, pentru servicii, care sa fie utilizate si/sau controlate de comunitati de agenti
- agenti care sa asigure serviciul ARB, Agent Resource Broket, care sa permita inregistrarea si managementul serviciilor software
- agenti care acceseze aceste servicii
- FIPA Network Management and Provisioning Specification
-
furnizorii de servicii de telecomunicatii colaboreaza pentru a asigura abonatului un serviciu unic, optimizat din punct de vedere al caliatii serviciului si costului
modelele clasice de management, TMN sau SNMP, sunt bazate pe interfete cu interactiune fixa, modelul cu agenti fiind o incercare de rezolvare a problemei, in sensul realizarii unei negocieri automate a serviciilor si a configurarii acestora. Agentii, utilizand ACL, ar trebui sa permita:
- realizarea negocierii
- asigurarea de servicii dinamice si configurarea
- reducerea dependentei de fiabilitatea retelei si disponibilitatea acesteia prin incapsularea functiunilor de negociere in mesaje ACL
- personalizarea configurarii resursei unui serviciu si utilizarea acetuia
- FIPA Message Buffering Service Specification
-
serviciu de stocare pentru MTS pentru dispozitive wireless si roaming
MBS, Message Buffering Service, realizeaza stocarea mesajelor atunci cand un agent sau o platforma nu este disponibila. Aceasta permite unui dispozitiv ce are o conexiune slaba, temporara, cu reteaua sa prmieasca totusi mesajele. Acest serviciu se adreseaza in primul rand mediilor wireless.
- FIPA Quality of Service Specification
-
pentru utlizatorii nomazi posibilitatea de adaptare automata, in mod transparent si integrat, la modificari este esentiala ceea ce implica ca un agent sa aiba capacitatea de a cunoaste modificarile mediului. Acest standard descrie ontologia, un vocabular, utilizata in comunicarile despre QoS.
- arhitectura abstracta
-
entitatile, abstracte, care sunt necesare pentru construirea mediului si serviciilor agent
- FIPA Abstract Architecture Specification
-
Specificatiile referitoare la arhitectura abstracta includ:
- elementele de arhitecturaq si relatiile intre acestea; scopul acestui standard
- linii directoare pentru specificarea sistemelor de agenti, software specific si comunicatiile acestora
- interoperabilitatea si conformitatea agentilor si sistemelor de agenti
- FIPA Domains and Policies Specification
-
serviciile de baza oferite de o platforma agent nu au restrictii, un agent fiind liber sa inregistreze intr-un director de servicii tot ceea ce doreste; in practica, dezvoltatorii sistemelor multi-agent doresc activarea unor restrictii si politici ce pot include:
- cerinta ca un agent sa utilizeze o anumita codificare a mesajelor
- prevenirea comunicatiei intre un agent si un agent non-local, aflat intr-un domeniu extern, prin schema de transport
- restrictia ca un agent sa utilizeze o anumita clasa de calitate a serviciului a comunicatiei cu un agent non-local
- prevenirea inregistrarii anumitor atribute ale agentului in ADS, Agent Directory Service, daca agentul agentul nu lucreaza sub coordonarea unui anumit director
- limitarea numarului de agenti, de pe o platforma, care se inregistreaza
- restrictionarea accesului la anumite host-uri sau stabilirea unui prag al resurselor unitilizate
- comunicare agent
-
mesajele ACL, Agent Communication Language, protocoalele pentru schimbarea acestor mesaje, actele de comunicare si reprezentari ale limbajelor de continut
- FIPA ACL Message Structure Specification
-
descrierea structurii mesajului ACL
- FIPA Ontology Service Specification, experimental
-
modelul comunicatiei agent se bazeaza pe presupunerea ca doi agenti partajeaza un vocabular asupra domeniului astfel incat agentii dau acelasi inteles simbolurilor utilizate in mesaj
intr-o comunitate exista un agent dedicat OA, Ontology Agent, care poate asigura urmatoarele servicii:
- descoperirea ontologiilor publice
- mentinerea unei multimi de asemena ontologii
- traducerea expresiilor intre diverse ontologii si/sau limbaje de continut diferite
- rezolvarea cererilor asupra relatiilor intre termeni sau ontologii
- identificarea unei ontologii implicate in comunicatia intre doi agenti
- protocoale de interactiune
-
- FIPA Request Interaction Protocol Specification, standard
-
un agent cere altui agent sa realizeze o actiune
- FIPA Query Interaction Protocol Specification, standard
-
un agent cere realizarea unei actiuni asupra unui alt agent
- FIPA Request When Interaction Protocol Specification, standard
-
un agent cere ca receptorul mesajului sa realizeze o anumita actiune atunci cand o conditie specificata devine adevarata
- FIPA Contract Net interaction protocol, standard
-
un agent, Initiator, in rolul de manager, cere unuia sau mai multor agenti, Participants, sa realizeze o anumita sarcina si sa optimizeze o functie care caracterizeaza sarcina
- FIPA Iterated Contract Net interaction protocol, standard
-
este o extensie a Contract Net interaction protocol permitand ofertarea multirunda
- FIPA English Auction Interaction Protocol Specification, experimental
-
vanzatorul incearca sa afle pretul pietei, propunand initial un pret mai mic decat pretul, ipotetic, al pietei si creste treptat pretul. La fiecare anuntare a pretului, vanzatorul urmareste sa vada cumparatorii care doresc sa plateasca acest pret. Imediat ce un cumparator anunta acceptarea pretului, vanzatorul creste pretul. Licitatia continua pana cand nu exista nici un cumparator dispus sa plateasca noul pret. Daca ultimul pret acceptat de un cumparator depaseste pretul, privat, al vanzatorului, marfa este vanduta, altfel nu este vanduta.
- FIPA Dutch Auction Interaction Protocol Specification, experimental
-
similar cu licitatia engleza numai ca pretul de pornire este mult mai mare decat pretul ipotetic la pietei si se procedeaza la scaderea treptata a pretului cerut
- FIPA Brokering Interaction Protocol Specification, standard
-
un broker este un agent care ofera servicii de facilitare a comunicarii altor agenti. Brokerul cunoaste cerintele si capabilitatile agentilor.
- FIPA Recruiting Interaction Protocol Specification, standard
-
un agent de recrutare este o forma sepciala de broker in care raspunsul agentilor se primeste fie de catre agentul de recrutare fie de catre receptori anume destinati
- FIPA Subscribe Interaction Protocol Specification, standard
-
un agentul cere agentului receptor sa execute a actiune la primirea mesajului si ulterior atunci cand obiectul referit se modifica
- FIPA Propose Interaction Protocol Specification, standard
-
un agent realizeaza anumite actiuni atunci cand agenti care receptioneaza mesajul accepta propunerea
- acte de comunicare
-
- limbaje de continut
-
- FIPA SL Content Language Specification, standard
-
defineste o sintaxa concreta pentru limbajul de continut al SL, Semantic Language. Sinataxa si semanticile asociate se folosesc impreuna cu ACL.
- FIPA CCL Content Language Specification, experimental
-
CCL, Constraint Choice Language, este destinat comunicarii agentilor utilizati in aplicatiile ce realizeaza alegeri multiple care nu sunt independente
- FIPA KIF Content Language Specification, experimental
-
defineste pentru KIF, Knowledge Interchange Format, expresii ale obiecteleor ca termeni si expresii ale propozitiilor
- FIPA RDF Content Language Specification, experimental
-
utilizarea RDF, Resource Description Framework, ca limbaj de continut prin definirea obiectelor, propozitiilor si actiunilor
- management agent
-
managementul agentilor in contextul platformelor de agent
- transport mesaj agent
-
transportul si maparile mesajelor in protocoalele de transport
- reprezentari ACL
-
forme de reprezentare pentru mesajele ACL
- reprezentari container
-
specificari ale containerelor de mesaje ACL pentru transportul mesajului peste un MTP, Message Transport Protocol
- protocoale de transport
-
specificatii MTP pentru protocoale transport
OMG Telecomm, CORBA TMN SNMP
- intentii Telecommunications PSIG si stadiul actual
- Interworking Between CORBA and TMN Systems Specification
-
- JIDM, Joint Inter-Domain Management, CORBA
-
colaborarea intre doua sisteme de management cu modele de referinta diferite presupune:
- o schema de translatie intre cele doua modele de obiecte, Specification Translation
- o conversie dinamica intre cele doua protocoale, Interaction Translation
Interaction Translation presupune existenta unor interfete pe trei nivele
- interfete generice independente de modelul de management
- JIDM facilities
- interfete generice dependente de modelul de management
- Servicii suport OSI si SNMP CORBA
- interfete specifice dependenete de modelul informational si de modelul de management
JIDM defineste o serie de interfete care realizeaza legatura intre manager si agent
interfete pentru manager
- ProxyAgent
- un obiect care se creaza dupa ce un manager obtine accesul la un domeniu de obiecte gestionate; se poate obtine accesul concurent la un domeniu prin mai multe instante
- ProxyAgentController
- permite validarea dreptului de a distruge un ProxyAgent
- ProxyAgentFinder
- gasirea unui ProxyAgent
- EventPort
- permite accesul dinspre agent catre manager
- EventPortFactory
- crearea dinamica aunui EventPort
interfete pentru agent
- DomainPort
- controlul accesului la un domeniu
- DomainPortFactory
- permite crearea dinamica a unui DomainPort
- EventPortFinder
- gasirea unui EventPort
contextul este cel al sistemelor distribuite fara arbitru astfel ca solutia indicata este utilizarea unui serviciu de federalizare
pentru transferul intre protocoale se indica utilizarea CORBA/CMIP si CORBA/SNMP gateways atat pentru manager cat si pentru agent
- OSI CORBA
-
interfete; OSIMgmt
- ProxyAgent
-
realizeaza o extindere a JIDM::ProxyAgent pentru OSI
- ManagedObject
-
extinde OSIMgmt::NamingConetx si CosLifeCycle::LifeCycleObject
- ManagedObjectFactory
-
creaza instante ManagedObject
- LocalRoot
-
intr-un domeniu CORBA de obiecte gestionate OSI exista un obiect care are rolul de radacina locala
radacina locala este superiorul oricarui obiect orfan
un obiect orfan este un obuect gestionat al carui superior sa afla in alt domeniu OSI
radacina locala pastreaza referinte catre toate obiectele orfane si exporta o interfata de tip LocalRoot
- LinkedReplyHandler, EndOfRepliesHandler
-
permit unui obiect sa trimita mai multe raspunsuri, la aceeasi interogare, folosind un model asincron
- MultipleRepliesHandler
- RepliesIterator
- BufferedRepliesHandler
-
receptionarea mai multor raspunsuri la aceeasi interogar, utilizand un model sincron
- LName
-
realizeaza translatia de nume, intre conventia OSI si CoSNaming::Names
in OSI-SM-RM orice obiect gestionat este continut intr-un alt obiect, acesta din urma fiind unic, astfel ca numele obiectelor se bazeaza pe relatia de compozitie. Numele unui obiect se poate exprima prin doua forme:
- globala
- o secventa RDN, Relative Distinguished Name, care identifica in mod univoc obiectul in contextul global; in contextul unui container, un obiect se identifica prin valoarea unui atrobit, AVA, Attribute Value Assertion
- locala
- o secventa RDN care identifica in mod univoc obiectul intr-un context predefinit
- NamingContext
-
extensie pentru CosNaming::NamingContext pentru OSI; permite operatii de nume extinse OSI
porti CORBA/CMIP
- manager
-
permite accesarea de catre manager a unui obiect gestionat ce este disponibil prin CMIP
contine mai multe obiecte de tipurile:
- JIDM::ProxyAgentFinder
- JIDM::EventPort
- agent
-
un agent CORBA care pune la dispoziytie o interfata de management CMIP
contine mai multe obiecte de tipurile:
- JIDM::EventPortFinder
- JIDM::DomainPort
- Servicii suport OSI
-
- OSI Caching and Tracking Services
-
un OSIMgmt::ManagedObject poate fi configurat sa stocheze local valori ale atributelor
stocarea se poate configura pentru fiecare obiect in parte, pentru toate obiectele unei clase sau pentru toate obiectele gestionabile printr-un proxy
yrmariea (tracking) permite actualizarea dinamica a informatiei critice
- Collection Service
-
permite realizarea de operatii asupra unor m ultimi de OSIMgmt::ManagedObject
- Dynamic Management of ASN.1 Any Values
-
permite operatii asupra valorilor CORBA::Any la runtime fara a avea informatii statice (generate de compilatorul IDL) asupra tipului
- The OSI Management Information Repository
-
contine descrierile si structurile modelelor informationale utilizate in modelul TMN management si ofera doua servicii:
- descrierea modelului
-
informatii suplimentare care au fost pierdute la transcrierea in IDL (datorita restrictiilor tipurilor ASN.1 sau relatii de mostenire care apareau in ierarhia de clase GDMO)
- descrierea translatiei
-
informatii privind corespondenta intre modelel GDMO/ASN.1 si IDL
- SNMP CORBA
-
extinderea JIDM Facilities pentru a permite maparea bidirectionala a numelor, mesajelor si evenimentelor, din domeniul SNMP, cu nume, operatii, invocare si evenimente, din domeniul CORBA
- SNMPMgmt
-
interfete
- ProxyAgent
-
extinde JIDM::ProxyAgent
- SmiEntry
-
este interfata IDL de baza pentru toate interfetele IDL ale grupurilor SMI si intrarilor in tablouri
- GenericFactory
-
extensie a CosLifeCycle::GenericFactory ce permite operatii specifice SNMP SMI referitoare la ciclul de viata pentru o intrarile unei interfete IDL; corespunde tipului de data RowStatus din SNMPv2
- NamingContext
-
extinde CosNaming::NamingContext si permite maparea catre spatiul de nume SNMP, ordine lexicografica
- SmiTableIterator
-
perite accesul la tabluri; obiect
- GetNextEntryIterator
parcurgeraea in ordine lexicografica a unui tablou, urmata de un GetNext
- SNMP Management Information Repository
-
translatia unei specificatii SMI catre IDL se face cu anumite pierderi si deasemenea disponibilitatea meta-informatiei SMI prin IFR, Corba Interface Repository, poate sa nu fie convenabila
are doua componenete:
- OID Repository
-
ierarhia OID si numele textuale atasate fiecrui nod OID din arborele OID
- SMI Macro Repository
-
meta-informatie despre modulele SMI si macrourile referitoare la grupuri, intrari in tablouri si variabile
Sumar arhitectura TMN
- standarde TMN (M3000 - M3599)
-
- subiecte
-
- arhitectura (M.3010)
- metodologia de specificare a interfetelor (M.3020)
- servicii de management (M.32xx)
- functii de management (M.3400)
- modele pentru informatia de management: modele pentru retele generice (M.3100) si modele specifice unei tehnologii
- inregistraea informatiei de management, similar cu OSI SMI
- protocoale de comunicatii
- protocoale transport: OSI, ISDN, SS7, TCP/IP
- protocoale de management: CMIP, X.500, CORBA GIOP
sintaxa de transfer este BER
- servicii pentru management de sisteme si mesaje de management
- securitate (M.3016)
- zone referite
-
- servicii de telecomunicatii
- arhitectura retelei de telecomunicatii
- managementul traficului
- mentenanta retelei
- securitatea retelei
- componentele retelei
- rezervarea retelei
- protocoale de comunicatii
- servicii de management sisteme OSI
- functii de management OSI
- arhitectura (M.3010)
-
- functional architecture
-
descompunerea functiunilor in blocuri, "function blocks", si modul de conectare al acestora, "reference points", functii de management, "Management Application Functions - MAF", functii de management ale TMN si multimi ale acestora
- information architecture
-
adopta modul de specificare, orientat obiect, cat si principiile de acces ale OSI-SM
- physical architecture
-
mapeaza blocurile functionale in blocuri fizice prin prisma cerintelor care nu tin de functionalitate
- arhitectura functionala
-
utilizeaza urmatoarele tipuri de blocuri functionale
- OSF, Operations Systems Functions
-
realizeaza procesarea informatiei de management. Se interfateaza NEF-urile in mod direct sau indirect prin MF-uri, cu QAF-urile si cu alte OSF-uri. OSF-urile comunica fie punct-la-punct fie intr-o maniera ierarhica. Un OSF corespunde atat rolurilor de manager cat si de agent din modelul agent-manager
- NEF, Network Element Functions
-
modeleaza echipamentul care este subiectul managementului, monitorizare si/sau control, corespunde unui agent din modelul agent-manager
- WSF, Workstaion Functions
-
reprezinta o interfata om-masina care comunica cu OSF si MF si permite complementarea deciziilor de consistenta si validitate, automate, cu decizii umane si corespunde unei aplicatii in rol de manager in modelul agent-manager
- TF, Transformation Functions
-
converteste, protocoale sau modele ale informatie, intre doua entitati
si urmatoarele puncte de conectare
puncte de referinta TMN
- f (M.3300)
-
conecteaza OSF si WSF
- q
-
conecteaza OSF, TF, NEF
- q3
-
ce conecteaza un OSF cu NEF-uri, QAF-uri, MF-uri si alte OSF-uri
- qx
-
ce contecteaza un MF cu QAF-uri si NEF-uri, sau MF-uri intr-o maniera ierarhica
- x (M.3320)
-
OSF cu OSF ce apartin la TMN-uri diferite, similar unui q3 cu mecanisme de securitate
si puncte de referinta non-TMN
- g
-
reprezinta interfata grafica om-masina, utilizator cu WSF
- m
-
conecteaza un QAF la elemente gestionate care suporta alte interfete de management, non-conforme TMN
ce au relatiile:
X | NEF | OSF | TF | WSF | non-TMN |
NEF | - | q | q | - | - |
OSF | q | q, x | q | f | - |
TF | q | q | q | f | m |
WSF | - | f | f | - | g |
non-TMN | - | - | m | g | - |
implementarea MAF, functiunilor aplicatie de management, realizandu-se prin combinatii ale blocurilor functionale
intreaga arhitectura ffind stratificata astfel:
- organizatie
-
se refera la functiunile specifice organizatie si OSF-urile din acest nivel nu au puncte de referinta de tipul x
- serviciu
-
- interfata cu abonatii pentru tranzactionarea serviciilor, rezervare, calitatea serviciului (QoS)
- intercatiune cu furnizori de servicii
- date statistice
- interactiunea intre servicii
- retea
-
- controlul si coordonarea prin prisma retelei a elementelor de retea
- rezervarea si modificarea capacitatilor de asigurare a serviciilor pentru abonati
- mentenanat capacitatilor retelei
- colectarea informatiilor statistice, jurnale despre retea si interactiunea cu nivelul de management al serviciuuli
- OSF-uriloe de retea pot gestiona relatiile intre NEF-uri
- element
-
- controlul si coordonarea elementelor de retea arondate unui NEF; OSF de element asigura interactiunea intre nivelul element de retea si nivelul managementului de retea
- poate controla o multime de alte elemente de retea
- colectarea informatiilor statistice, jurnale pentru elementele respective
- arhitectura fizica
-
arhitectura functionala este o arhitectura conceptuala, trecerea catre arhitectura fizica facandu-se fie prin transformarea blocurilor functionale in blocuri fizice in relatie unu-la-unu fie prin agregarea mai multor blocuri functionale intr-un bloc fizic si transformarea punctelor de referinta in interfete
utilizeaza urmatoarele blocuri fizice:
- OS, Operations System
-
este sistemul care realizeaza OSF-urile si poate include QAF-uri si WSF-uri
- Transformation
-
conversii intre protocoale si formate de date
- adaptation device
-
transformarea de la un entitate fizica non-TMN la un NE sau OS.
QA, Q-Adapter, este un bloc fizic ce conecteaza un NE sau un OS cu o interfata non-TMN, la un punct de referinta de tip m, cu o interfata Q.
XA, X-adapter, este un bloc fizic ce conecteaza o entitate non-TMN aflata intr-un mediu non-TMN si care utilizeaza o comunicatie non_TMN cu un OS aflat la frontiera unui TMN.
- mediation device
-
MD, mediation device, este un bloc fizic ce realizeaza o transformare intre doua blocuri fizice cu mecanisme de comunicare incompatibile
- NE, Network Element
-
reprezinta echipamente care realizeaza NEF-uri si poate contine si alte blocuri functionale
- WS, Workstation
-
un sistem care realoizeaza WSF-uri
comunicatia intre acestea fiind asigurata de DCN, Data Communication Network
- information architecture
-
este compusa din:
- puncte de referinta
-
reprezinta o extindere a conceptului de punct de referinta functional cu informatia de management care este schimbata in punctul de referinta
- modele ale datelor
-
reprezinta o abstractizare a aspectelor de management ce privesc resusrele retelei
- elemente de date
-
sunt elemetele ce alcatuiesc modelul datelor
- modelul de date al punctului de referinta
-
datele prezente intr-un punct de referinta, definite pe baza interactiunilor functionale
-
prevede regulile si tiparele fluxului de informatii intre blocurile functionale la punctele de referinta
Sumar SNMP
SNMPv1 (RFCs: 1155, 1157, 1212)
- mesaj SNMP
-
version | community | SNMP PDU
- PDU
-
PDU type | request ID | error status | error index | variable bindings
- variable bindings
-
name 1 | value 1 | name 2 | value 2 | ... | name n | value n
- PDU type
-
- GetRequest-PDU
-
se initiaza la manager
- daca agentul nu gaseste obiectul cerut sau daca obiectul este compus, raspunde cu un GetResponse-PDU identic in care error-status="noSuchName" si "error-index" este este cel al obuiectului cerut initial
- daca GetResponse-PDU ar fi prea mare, agentul raspunde cu GetResponse-PDU cu error-status="tooBig"
- daca nu poate gasi obiectul, alte cazuri, agentul raspunde cu GetResponse-PDU cu serror-status="genErr"
- altfel agentul trimite GetResponse-PDU
- GetNextRequest-PDU
-
similar cu >GetRequest-PDU dar se face verificarea de ordonare lexicografica a variabilelor
- GetResponse-PDU
-
generat in caz corect de catre agent in urma unui get
- SetRequest-PDU
-
generat de manager si interpretat de agent
- daca agentul nu gaseste obiectul cerut sau daca obiectul este compus, raspunde cu un GetResponse-PDU identic in care error-status="noSuchName" si "error-index" este este cel al obuiectului cerut initial
- daca obiectul exista dar nu corespunde ca tip, valoare sau lungime se raspunde cu GetResponse-PDU ce are error-status="badValue" si indexul corespunzator din mesajul de set
- daca GetResponse-PDU ar depasi limitele se trimite un GetResponse-PDU cu error-status="tooBig"
- pentru alte motive, de eroare se raspunde cu GetResponse-PDU ce are error-status="genErr"
- altfel, dupa setarea variabilelor se raspunde cu GetResponse-PDU ce are serror-status="noError"
- Trap-PDU
-
se transmite de la agent catre manager pentru a semnala un eveniment, fiind un serviciu fara livrare garantata; agentulpoate fi configurat astfel incat sa nu transmita trap-urile sau sa le transmita catre anumiti manageri
evenimente definite
- coldstart; reinitializarea entitatii cu posibila modificarea a configuratiei agentului sau a protocolului
- warmstart; reinitializarea entitatii fara modificarea configuratiei agentului si nici a protocolului
- linkdown
- linkup
- authentication failure
- egpneighbourloss
- enterprisespecifictrap
- codificarea mesajelor SNMP
-
mesajele sunt formatate in sintaxa abstracta, ASN.1. la nivel aplicatie
transferul se face printr-o sintaxa de transfer, BER, Basic ENcoding Rules, la nivel prezentare
fiecare valoare ASN.1 este codificata ca un sir de bytes:
- tag
- length
- value
SNMPv2 (RFCs: 2578, 2579, 2580, 3416, 3417, 3418)
limitarile SNMPv1 au condus la modificari in SNMPv2 in ceea ce priveste:
- confinarea codurilor de eroare (SetRequest-PDU) si generarea de exceptii
-
SNMPv1 | SNMPv2 |
badValue | wrongValue |
badValue | wrongEncoding |
badValue | wrongType |
badValue | wrongLength |
badValue | inconsistentValue |
noSuchName | noAccess |
noSuchName | notWritable |
noSuchName | noCreation |
noSuchName | inconsistentName |
genErr | resourceUnavailable |
genErr | genErr |
genErr | CommitFailed |
genErr | undoFailed |
- PDU type
-
- manager
-
transmite
- GetRequest-PDU
- GetNextRequest-PDU
- GetBulkRequest-PDU
- SetRequest-PDU
- InformRequest-PDU
-
utilizat intre doi manageri
- Response-PDU
receptioneaza
- Response-PDU
- SNMPv2-Trap-PDU
- agent
-
transmite
- Response-PDU
- SNMPv2-Trap-PDU
receptioneaza
- GetRequest-PDU
-
la fel ca la SNMPv1 dar apar exceptiile si nu se mai genereaza un raspuns cu eroare:
- daca numele variabilei nu are un prefix OBJECT IDENTIFIER adecvat se genereaza "noSuchObject"
- altfel "noSuchInstance"
- GetNextRequest-PDU
-
la fel ca la SNMPv1 dar daca numele variabilei nu precede lexicografic o variabila locala atunci se genereaza un raspuns cu exceptia "endOfMibView"
se foloseste pentru accesul tablourilor conceptuale
- GetBulkRequest-PDU
-
folosit pentru obtinerea rapida a tablourilor mari
nu se mai aplica maparea unu-la-unu, cum este cazul pentru GetRequest-PDU, GetNextRequest-PDU, SetRequest-PDU types si Response-PDU rezultant
pentru primele "non-repetors" variabile se procedeaza ca si in cazul GetNextRequest-PDU iar pentru urmatoarele variabile se aplica "max-repetitions" repetitii pentru a obtine succesorii lexicografici
- SetRequest-PDU
-
procesarea se realizeaza in doua faze
- validarea variabilelor; pot rezulta doua situatii de eroare; in caz de reusita raspunde cu Response-PDU cu error-status="noErr" si error-index=0
- alterarea valorilor are loc in caz de reusita a fazei anterioare; daca varibilele nu exista se vor crea cu valorile specificate
- notificarile
- performanta
- GetBulkRequest-PDU
- ierarhia
-
exista trei abordari, ale managementului distribuit
- bazat pe MIB
- bazat pe script
- operatii la distanta
- securitatea
-
- SNMPv2, community based
- SNMPv2, user based
SNMPv3
- arhitectura (RFC 3411)
-
- manager
-
o entitate SNMP care contine unul sau mai multe generatoare de comenzi si/sau receptor de notificare
generator comanda ↔ dispecer
receptor notificare ↔ dispecer
originator notificare ↔ dispecer
dispecer ↔ subsistem procesare mesaje
subsistem procesare mesaje ↔ subsistem de securitate
dispecer ↔ protocol transport
- agent
-
o entitate SNMP care contine unul sau mai multei receptori de comenzi si/sau generatori de nottificare
receptor comanda ↔ MIB
generator notificare ↔ MIB
receptor comanda ↔ controlul accesului
generator notificare ↔ controlul accesului
receptor comanda ↔ dispecer
generator notificare ↔ dispecer
releu proxy ↔ dispecer
dispecer ↔ subsistem procesare mesaje
subsistem procesare mesaje ↔ subsistem de securitate
dispecer ↔ protocol transport
- aplicatii (RFC 3413)
-
- generator comanda
- receptor comanda
- generator notificare
- receptor notificare
- releu proxy
-
- pasarea cererii
- procesarea unei cereri
- procesarea unui raspuns
- procesarea unui PDU clasa interna
- altele
-
- altele
- motor
-
un motor SNMP furnizeaza servicii pentru transmiterea/receptionarea de mesaje, autentificarea si criptarea acestora si controlul accesului la obiectele gestionate
o entitate SNMP contine un singur motor
- identificarea motorului (snmpEngineID)
-
este un identificator unic si neambiguu intr-un domeniu administrativ
- componente
-
- subsistem procesare mesaje (RFC 3412)
-
- model de procesare mesajeSNMPv3
- model de procesare mesajeSNMPv1
- model de procesare mesajeSNMPv2c
- alte modele de procesare mesaje
- dispecer (RFC 3412)
-
un motor SNMP contine un singur dispecer
dispecerul permite circulatia mesajelor SNMP apartinand mai multor versiuni
- dispecer PDU
- dispecer mesaje
- mapari transport
-
transportul SNMP peste alte protocoale (RFC 3417)
schema URI pentru SNMP (RFC 4088)
- subsistem de securitate
-
- CSM, Community based Security Model
- USM, User based Security Model (RFC 3414)
-
utilizarea AES in USM (RFC 3826)
- subsistem control acces
-
- control acces - VACM, view-based access control model (RFC 3415)
- accesul la informatia de management (RFC 3416)
